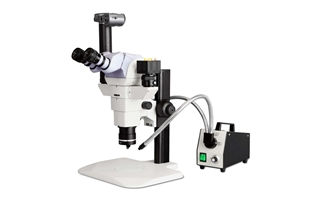

SZ66研究级体视显微镜

产品型号：SZ66研究级体视显微镜

授科订货号：

品牌：

品牌所属地：中国

销量：2685

价格：询价

服务：由 授科仪器 发货并提供售后服务。

订购留言

产品描述
技术参数

性能特点
平行光路
产品采用伽利略型高级光学系统，左右光路平行，物镜采用非共轴成像技术，光学介面镀覆宽带减反射膜。
因此有如下特点：
◇ 消除了“成像面不垂轴”现象，使视场边缘的清晰度提高到视场中心的水平；
◇ 变倍比1：6.6，物镜变倍范围0.68×--4.5×；
◇ 视场范围宽广，物方视角2ω=20°(Max)；
◇ 体视角大，立体视觉强烈；
◇ 像面层次分明，色彩还原逼真。

积木式结构
在主光路中便携地接入摄影、摄像、同轴落射照明、可变孔径光阑等功能附件，更换灵活。同时连接数码相机和摄像头，同步观察同一图像。

可倾角观察
可以调节观察角度的双目镜筒，角度设定范围为0°至30°，
用户可设定最佳眼点水平，以确保舒适的观察姿势。同时镜筒可以观察头调节范围图片向外旋转180°，来提高眼点80mm。

景深控制光栏
通过光栏控制旋钮，改变光学系统的通光孔径，来加大图像的景深或提高图像的清晰度。可配置 10×可调目镜1×平场消色差物镜再现清晰锐利图像。

多路出光孔径、多种分光装置
◇ 后出光式推拉分像装置0：100；
◇ 单侧出光分光器50：50；
◇ 双侧出光分光器50：50，同时连接两种不同的图像输出设备，同时工作，互不影响。

同轴照明装置

采用LED冷光源光导纤维传输，与SZ66专用同轴落射照明装置相连接，确保视场范围内光线照明均匀，并可防止光源热量对样品的影响。

粗微调同轴调焦

采用高级生物显微镜的粗微调同轴调焦结构，对物体进行“细致入微”的观察。

SZ66配置表

名称	规格		配套	订货号
物镜体	伽利略光学系统，左右光路平行，物镜采用非共轴成像技术；变倍范围：0.68×～4.5×；		●	SZ101101
观察筒	观察角度可调，范围0°～30°；镜筒可向外旋转180°，提高眼点80mm；目镜锁紧圈；		●	SZ102201
调焦系统	粗微调同轴式调焦机构，调焦行程240mm，微调格值0.002mm	不带光源	●	SZ109101
调焦系统	粗微调同轴式调焦机构，调焦行程240mm，微调格值0.002mm	带3W / LED可调冷光源	○	SZ109102
视度可调目镜	WF10X／23mm		●●	SZ-10X
	WF10X／23mm（分划目镜，X轴：0.1mm/100格）		○	SZ-10X101
	WF10X／23mm（分划目镜，X轴：0.05mm/200格）		○	SZ-10X102
	WF10X／23mm（网格目镜，0.1×0.1mm/100格）		○	SZ-10X103
	WF16X／14mm		○	SZ-16X
	WF20X／12mm		○	SZ-20X
	WF25X／9mm		○	SZ-25X
	WF30X／8mm		○	SZ-30X
物镜	0.3X消色差物镜	W.D=328.93mm	○	SZ-0.3X
	0.5X消色差物镜	W.D=197.19mm	○	SZ-0.5X
	0.7X消色差物镜	W.D=148.00mm	○	SZ-0.7X
	1X消色差物镜	W.D=93.87mm	●	SZ-1.0X
	1X平场消色差物镜	W.D=84.92mm	○	SZ-1.0XPL
	1.5X消色差物镜	W.D=46.69mm	○	SZ-1.5X
	2X消色差物镜	W.D=34.04mm	○	SZ-2.0X
	2.5X消色差物镜	W.D=22.53mm	○	SZ-2.5X
摄像系统	单分像摄像系统（单边输出）		○	SZ-TR
摄像系统	分像输出臂（此设备可形成第二个输出光路）		○	SZ-TRS
同轴光照明装置	1W / LED照明光源		○	SZ-TZLED/1W
同轴光照明装置	单支光导纤维 5W / LED冷光源，软管，光纤长度550mm，通光直径8mm		○	SZ-TZLED/5W
底座	标准底座，无光源		●	SZ108102
底座	透射光源底座，输出：3W / LED可调冷光源		○	TS106104
C接口	0.35 X 标准C 型接口		○	SZ-0.35XC
	0.5 X 标准C 型接口		○	SZ-0.5XC
	1X 标准C 型接口		○	SZ-1 XC
数码相机接口	NIKON、SONY、CANON、OLYMPUS等数码相机接口		○

SZ66物镜、目镜参数表

物镜		0.3×	0.5×	0.7×	1.0×	1.0×平场	1.5×	2.0×	2.5×
工作距		328.93	197.19	148	93.87	84.92	46.69	34.04	22.53
体视角		2°	6°52′	4°36′	13°14′	14°50′	20°24′	25°59′	28°
10×目镜	放大率	2.04-13.5	3.40-22.5	4.76-31.5	6.8-45	6.8-45	10.2-67.5	13.9-90	17-112.5
10×目镜	视场	117.65-17.78	70.50-10.67	51.17-7.62	35.29-5.33	35.29-5.33	23.53-3.56	17.64-2.67	14.12-2.13
16×目镜	放大率	3.2-21.6	5.44-36	7.61-50.4	10.88-72	10.88-72	16.32-108	21.76-144	27.2-180
16×目镜	视场	37.94-11.78	46.76-7.07	33.4-5.05	23.38-3.53	23.38-3.53	15.59-2.36	11.69-1.77	9.35-1.44
20×目镜	放大率	4.08-27	6.8-45	9.52-63	13.6-90	13.6-90	20.4-1.35	27.2-180	34-225
20×目镜	视场	61.27-9.26	36.67-5.56	26.26-3.97	18.38-2.78	18.38-2.78	12.25-1.85	9.19-1.39	7.35-1.11
25×目镜	放大率	5.1-33.75	8.5-56.25	11.9-78.75	17-112.5	17-112.5	25.5-168.75	34-225	42.5-281.25
25×目镜	视场	44.12-6.67	26.47-4.0	18.9-2.86	13.24-2.0	13.24-2.0	8.28-1.33	6.62-1.0	5.29-0.8
30×目镜	放大率	6.1-40.5	10.2-67.5	14.28-94.5	20.4-135	20.4-135	30.6-202.5	40.8-270	51-337.5
30×目镜	视场	37.3-5.63	22.4-3.38	15.96-2.41	11.18-1.69	11.18-1.69	7.45-1.13	5.59-0.34	4.47-0.68
